EASY-LASER 為風力渦輪機塔架等法蘭的平面度測量方法提供了專利保護。從質量和工作環境的角度來看，這種方法有幾個優點。

我們的專利方法基于法蘭的分段測量。它是專門為測量直徑超過4米的超大塔架法蘭而引入的。隨著風力發電站和塔架越來越大，直徑通常超過6米，使用舊的測量方法會出現新的問題。這是因為當塔架放下時，塔架部分的自重有時高達200噸，可能會使法蘭變形（見圖），這反過來又會導致生產過程中獲得的測量結果與塔架升起時法蘭所呈現的最終形狀不完全一致。如果塔段呈圓錐形，則會出現與重力相關的變形問題。

1、工作原理

簡單地說，解決方案是分四個部分測量整個法蘭，一次一個，并且始終在較低的位置。法蘭實際上完好無損，但塔在每次測量之間旋轉了四分之一圈。最后，將不同截面的測量值在數學上連接起來，形成一個完整的圓，可以驗證平整度，就像同時測量所有東西一樣，但不受重力的影響。因此，結果與塔段垂直定位時的預期結果相對應。這就是訣竅！

2、解決了安全問題

截面測量方法還解決了測量大直徑時的人員安全問題；當塔旋轉時，整個測量可以在地面上進行。這消除了在梯子或平臺上進行高空作業時存在的墜落風險。

3、Easy-Laser可以測量所有類型的法蘭

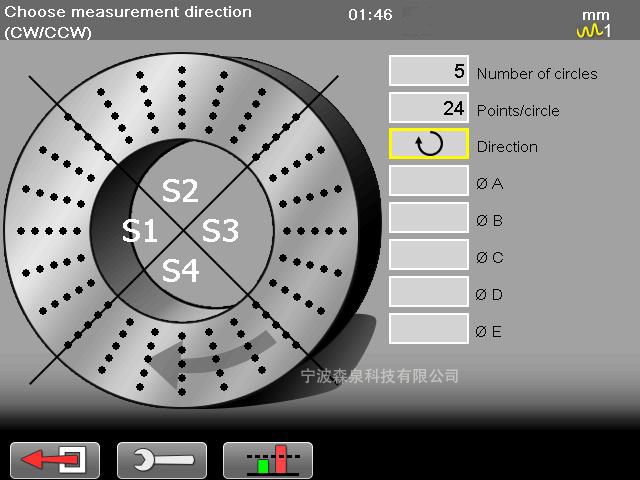

為了便于運輸，某些類型的塔按長度分為兩到三部分。因此，這些也需要合適的測量方法。Easy Laser系統提供三種平面度測量方法：整個法蘭（360°）、法蘭的一部分（例如法蘭的1/3）和上述截面法。對于轉彎的每個角度，最多可以測量5個徑向位置（見下圖），即法蘭在最多五個半徑處進行測量。



平整度測量的結果可以很容易地與每種塔架類型的預選公差進行比較。測量結果可以直接從儀器上讀取，也可以發送到PC進行進一步分析。該儀器還可以創建PDF，可以輕松復制到USB存儲器中。截面測量方法在瑞典、德國、中國和美國獲得專利。
